SMC kiirraudtee aknavorm survevormimiseks ja võimendamiseks

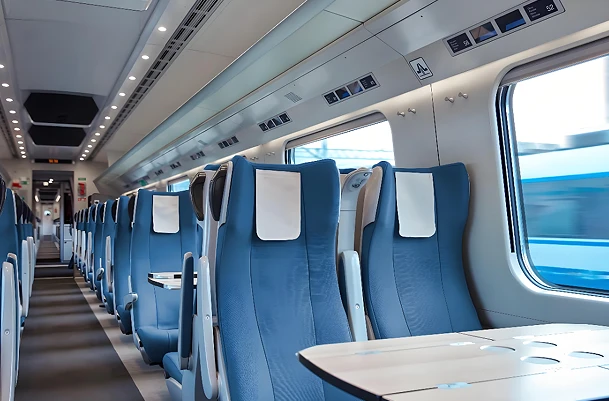

Kui põhinõuded rongi akna ümber olevate komponentide kergele ja suurele tugevusele vastavad SMC vormivormide tõhusale ja täpsele vormimisvõimalusele, võetakse raudteetransiidisüsteemide sisemuses ametlikult kasutusele materjali- ja protsessiuuendus. Väärib märkimist, et siin viidatud "aken" ei ole klaas ise, vaid aknaraam ja seda ümbritsevad siseseinapaneelid - neist võtmekomponentidest on saanud SMC vormimistehnoloogia põhilised kasutusstsenaariumid raudteetransiidi valdkonnas.



I. Kiirraudtee jaoks sobivad SMC materjalid: eelistatud valik siseruumides



SMC (Sheet Molding Compound) on valmistatud klaaskiust ja põhitoormaterjalina küllastumata polüestervaigust, mis on kombineeritud erinevate spetsiaalsete lisanditega. Selle tihedus on vaid 1/4 terase tihedusest ja 2/3 alumiiniumi tihedusest, kuid selle mehaanilise tugevuse saavutamine on võrreldav metallide omaga, täites suurepäraselt kiirraudtee põhinõuded "kaalu vähendamine ilma tugevuse vähenemiseta".



Olulised kergekaalulised eelised:Pärast SMC materjali kasutamist sõiduki akende ümber seinapaneelide jaoks saab iga komponenti vähendada 25%, mis võib otseselt vähendada rongi üldist energiatarbimist ja tõhusalt suurendada selle sõiduulatust, mis on kooskõlas energiasäästu ja heitkoguste vähendamise arengutrendiga raudteetranspordis.



Ohutusomadused vastavad standarditele:Leegiaeglustava SMC materjali hapnikuindeks- on suurem või võrdne 32%, mis vastab täielikult raudteetranspordisektori rangetele tulekahjude vältimise standarditele; samal ajal on sellel suurepärased isolatsiooniomadused, mille mahutakistus on suurem või võrdne 10¹⁴ Ω·cm, mis võib tõhusalt ära hoida kaareriske ja tagada rongiliikluse ohutuse.



Suurepärane ilmastikukindlus:See materjal võib töötada stabiilselt äärmuslikes temperatuurivahemikus -40 kraadi kuni 120 kraadi ning sellel on vananemisvastane-- ja korrosioonikindlus. See ei deformeeru pika kasutusperioodi jooksul ja suudab kohaneda kiirraudtee keeruka ja muutliku töökeskkonnaga.



Disaini paindlikkus:See võib moodustada ühe korraga keerulisi struktuure, mis vastavad täpselt multi-funktsionaalsetele disaininõuetele, nagu integreeritud kardina sooned, topsihoidjad, dekoratiivsed akna- ja seinapaneelide tekstuurid, ilma et oleks vaja täiendavat montaaži või töötlemist.





II. SMC vormimisvormid: "kohandatud emamasin" kiirraudtee aknakomponentide{1}} jaoks



Kiirraudtee akende{0}}ümbritsevatel komponentidel (nagu külgseinapaneelid, aknaraamid, dekoratiivpaneelid jne) on keeruline struktuur ja ranged nõuded mõõtmete täpsusele. Nende suuremahulist-ja suure täpsusega-tootmist ei ole võimalik saavutada ilma SMC-vormimisvormide täpse toe ja tõhusa volituseta.



1. Hallituse peamised kujunduspunktid

Tugev struktuurne kohanemisvõime:Võtke näiteks kiirraudtee{0}}külgseinapaneeli vorm. Üks vormikomplekt võib kaaluda kuni 20 tonni. Disaini põhiraskus seisneb kardina soone ja aknalaua integreeritud vormimises - kardina rööbastee soonte kaks külge on sügavad ja kitsad, mis põhjustab hallituse eraldumist ja blokeerimisprobleeme. Seetõttu on keeruka struktuuri sujuva vormi väljaviskamise ja toote moodustumise terviklikkuse tagamiseks vajalik spetsiaalne sisemine ejektor + kaldus ülemine ühendusmehhanism.



Kohanemisvõime kõrge{0}}temperatuuri ja{1}}rõhuga:Vorm on valmistatud täpselt kõrge{0}}kõvadusega vormiterasest ja varustatud elektri- või õliküttesüsteemiga. Töötemperatuuri saab stabiilselt reguleerida vahemikus 140–160 kraadi, mis vastab kilotonni pressmasinate töönõuetele (50–150 baari rõhk) ja tagab SMC lehtmaterjali kiire voolu ja ühtlase kõvenemise, parandades seeläbi vormimise efektiivsust.



Täppiskontroll on range:Õõnsuse tolerantsi kontrollitakse rangelt ±0,05 mm piires ja pinda töödeldakse peegelpoleerimisega. Seinapaneelid pärast vormimist ei vaja teistkordset lihvimist ja vastavad otse kiirraudtee siseruumide rangetele-nõuetele tasasuse ja esteetika osas.



2. Vormimisprotsessi vool



1. Materjali ettevalmistamine:Lõika täpselt SMC leht vastavalt toote mõõtmetele, eelsoojendage leht 60–80 kraadini, et tõhustada materjali voolavust, pannes aluse järgnevale vormimisele;

2. Söötmine:Asetage eelkuumutatud leht{0}}täpselt kuumutatud vormi alumisse vormiõõnsusse, tagades lehe ühtlase jaotumise ja vältides vormimisdefekte.

3. Survevormimine:Pärast vormi sulgemist rakendage rõhku 80–120 baari ja tõstke samal ajal temperatuur umbes 150 kraadini. Hoidke seda sellel temperatuuril 10–15 minutit, et tagada SMC-lehe täielik kõvenemine ja kuju.

4. Lammutamine:Vorm vabastab surve ja avab vormi. Väljaviskamissüsteemi ja sisemise südamiku-tõmbemehhanismi koostöös eemaldatakse moodustunud toode sujuvalt, vältides toote kahjustamist.

5. Järel-töötlus:Tehke valmistoodetel peentöötlust, näiteks jäme eemaldamist ja pinnakatmist, et viia lõpule kogu -kiirraudtee akna seinapaneelide tootmisprotsess.



III. Väärtuste kokkupõrge: miks on kiirrongi{1}}akna komponendid eelistatavalt valmistatud SMC-vormist?



Kulude vähendamine ja tõhususe parandamine, sobib masstootmiseks: traditsiooniliste metallide keevitamise ja splaissimise protsessidega võrreldes võimaldab SMC vormimistehnoloogia ühekordset-komponenti moodustada. Tootmistsükkel lüheneb 50% ja ühe seinapaneeli valmistamine võtab aega vaid 15 minutit. See suudab tõhusalt täita kiirraudtee{5}}suure masstootmise nõudeid, vähendades oluliselt tootmiskulusid.



2. Jõudluse parandamine, parem sõidukogemus:Saavutades 25% kaalulanguse, on SMC toodete soojusisolatsiooniomadused paranenud 40% ja mürasummutusvõime ulatub 28 dB-ni. See mitte ainult ei vähenda tõhusalt energiatarbimist aknapiirkonnas, vaid vähendab ka välist müra, mis suurendab oluliselt reisijate mugavust sõidu ajal.



3. Pikenenud eluiga, väiksemad kasutus- ja hoolduskulud:SMC toodetel on suurepärane korrosioonikindlus ja vananemisvastased{0}}omadused. Üle 30 aasta pikkuse disainitud kasutuseaga ületavad need tunduvalt traditsioonilisi metallist sisustuskomponente. See vähendab märkimisväärselt kiirraudteesüsteemide hooldus- ja asenduskulusid-hilisemates etappides, suurendades seeläbi töö efektiivsust.



4. Disaini paindlikkus, lihtsustatud montaažiprotsess:Optimeeritud vormidisaini abil saab toodete pinna tekstuuri, sooni ja paigaldusavasid paindlikult kohandada. See võimaldab integreerida aknapaneele, kardinaid, aknalaudu ja elektriliideseid, lihtsustades tõhusalt järgnevat montaažiprotsessi ja parandades montaaži efektiivsust.





IV. Tüüpilised kasutusalad: hallitusest -kiirrongivaguniteni



Praegu on SMC survevorme laialdaselt kasutatud kodumaiste kiirraudtee{0}}raudtee, metroo ja muude raudteetranspordiseadmete siseruumides. Põhirakenduste tooted hõlmavad peamiselt:



● Akna külgseina paneel: integreerib selliseid funktsioone nagu kardinapilud ja topsihoidjad. Ühe tüki suurus võib ulatuda 1,5 × 2 meetrini. See on vormitud 20-tonnise SMC survevormi abil. Alates vormiarendusest kuni eduka proovivormimiseni saab selle valmis teha vaid 30 päevaga.

● Aknaraam: sellel on kõrge tugevus ja suurepärased isolatsiooniomadused ning see võib otse asendada traditsioonilised alumiiniumist aknaraamid. See võimaldab 30% kaalu vähendada, välistades samal ajal metalli elektrokeemilise korrosiooni ohu ja pikendades komponentide eluiga.

●Aknaviimistluspaneelid: madala läikega ja ilmastikukindlalt kujundatud pinda saab kohandada eksklusiivsete tekstuuridega kiirraudtee jaoks-, mis vastab ilmastikukindluse nõuetele, parandades samal ajal tõhusalt kiirraudtee interjööri üldist kvaliteeti.



Järeldus

Rongi akna ja SMC (Sheet Molding Compound) vormimisvormi kokkupõrge kujutab endast kergete materjalide ja täiustatud vormimistehnikate täiuslikku integratsiooni. SMC materjalide põhiomadused, nagu kerge kaal, kõrge tugevus, leegiaeglustus ja ilmastikukindlus, koos vormimisvormi suure täpsuse ja kõrge efektiivsusega, ei lahenda mitte ainult tõhusalt traditsiooniliste metallist sisustuskomponentide valupunkte seoses kaalu vähendamise, korrosiooni vältimise ja hooldamisega, vaid ajendavad ka suure kiirusega rongide sisemust kergekaalu ja pika eluea integreerimise, pika eluea suunas.
