Sissepritsevorm käibekasti jaoks

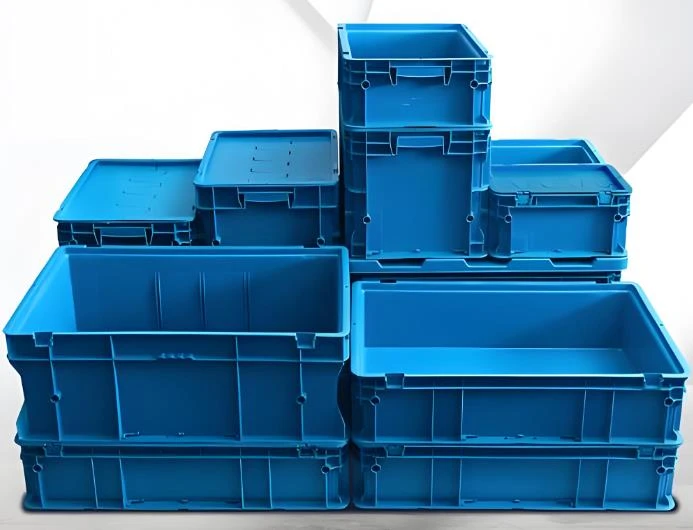

Turnover Box on suure sügava õõnsusega õhukese{0}}seinaga kestakomponent. Peamised toorained on: PP ja HDPE. Toote omadused: suur tasane pind, tihedalt jaotatud tugevdavad ribid, käepide / virnastuskinnitus, kalduvus kõverduda ja ribide positsioonid võivad õhku kinni hoida. Põhilised vormivormid on enamasti üheõõnsused ja nelja-poolse liugursüdamikuga-tõmbetüübid.

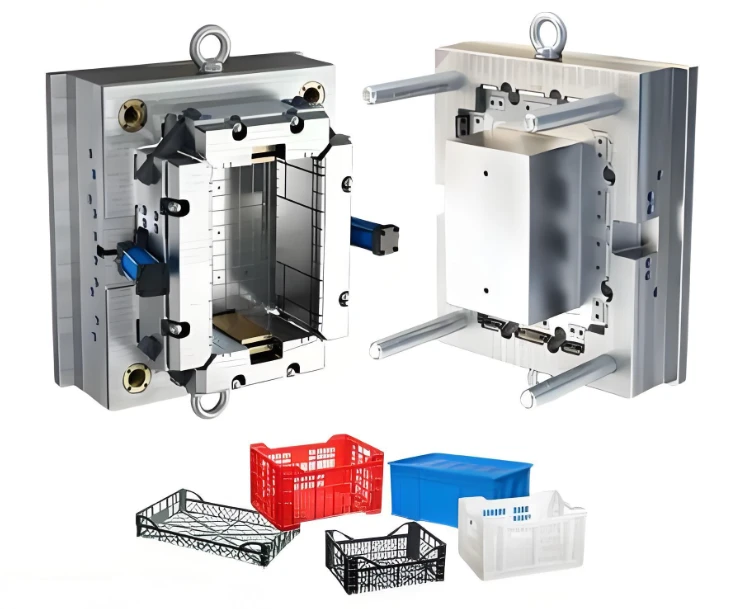

I. Peamise valuvormi üldstruktuuri skeem



1. Lahkumisskeem

Eralduspind seatakse karbi korpuse ülemise ava maksimaalsele kontuurile;

· Kasti korpuse külgseina käepidemed ja virnastamispiirangid → nelja-poolse liugursüdamiku tõmbamine(fikseeritud vormi liugur on kõige sagedamini kasutatav tüüp)

· Pööratud konstruktsioon karbi korpuse sees (sisemine pilu) → Kaldkatuse mehhanism



2. Kaks marsruuti põhi-tõmbamiseks

1) Kaldus juhtsamba liugur:Madal hind, kasutatakse tavaliselt väikeste ja keskmise suurusega{0}}kastide jaoks; kipub kuluma suurel-tootmisel, piiratud südamiku-tõmbejõuga

2) Silinder-neljapoolne{2}}liugur:Eelistatud suurte -mõõtmetega ringluskastide jaoks, stabiilne südamiku-tõmme, juhitav käik, sobib automatiseeritud tootmisliinidele; liuguri sees peab olema iseseisev jahutusveesüsteem



3. Väljaviskamissüsteem (kõige olulisem punkt, mis hoiab ära valgete jälgede tekkimist ülemises ja alumises süvendis)

Kolm küpset lahendust:

1. Lükakeplaadi (ülemise plaadi) väljutamine [Eelistatud]:Ühtlane jõud, suur tasane pind on väiksema tõenäosusega kahjustatud; sobib standardsetele logistikakäibekastidele

2. Lükakeplaadi ja tihvti kombinatsiooni väljutamine:增设 tihvtid ribide ristumiskohas, võttes arvesse nii raami kui ka alumist tugevdusribi

3. Sekundaarne väljutusstruktuur:Üli-kõrge-sügavuste kastide ja väikese lammutamise kaldega toodete puhul tuleb esmalt vormi-eelneda lahti võtta, seejärel täielik väljaviskamine, et vältida karbi korpuse kahjustamist

Disainipunktid: tihvtid väldivad välimust; sümmeetriliselt paigutatud; varuõhu-tõukeabiväljastus, et vähendada vormi vaakumnakkumist.





II. Valamissüsteem (valamisavade võrdlus)



skeem	kohaldatav stseen	suhtelised eelised
Alumine ventilaatori{0}}kujuline külgvärav (külma jooksur)	Standardsed saatekarbid, piiratud eelarvega	Sulatus täidetakse ühtlaselt, vähendades põhjakahanemist; vaja on värava käsitsi lõikamist, mille tulemuseks on toote käepideme osa raiskamine.
Külg{0}}seina süvistatav värav	Kõrged nõuded välimusele ja automatiseeritud tootmisliinid	Valamise automaatne peatamine, valudüüsi jäljed puuduvad; ei sobi ülisuurte kastide jaoks; protsess on pikk ja altid materjalipuudusele.
Kuuma jooksjaga mitmepunkti{0}}süst (nõelventiili tüüp)	Suured käibekastid, suur toodang, lühikese tsükli järgimine	Tasakaalustatud täidis, nõrgenenud sulamisjäljed, käepide puudub; hallituse maksumus on tõusnud.



Peamine meeldetuletus: suurte komponentide puhul tuleb keevisõmbluse jälgede ja gaasi kinnijäämisele kalduvate piirkondade prognoosimiseks läbi viia vormivoolu analüüs. Proovige asetada keevitusjäljed mitte-koormust-kandvatesse ja mitte-visuaalsetesse piirkondadesse.





III. Jahutussüsteem (väändumise ja vormimise tsükli määramine)



Turnoverboxi suurim valupunkt: ebaühtlane jahtumine → põhja kaardumine ja nelja külje deformatsioon.

1. Liikuv põhimudel:vee{0}}tõkkeplaadi/pihusti-vooluveekanali kasutamine, saavutades sügavas õõnsuses täieliku jahutuse;

2. Fikseeritud mudeliõõnsus, nelja-küljega liugurid:igaühel on sõltumatu jahutusahel, temperatuuri reguleerimine on tsooni{0}}põhine;

3. Veetee on õõnsuse pinnast 20-30 mm kaugusel ning veeteed on nurkades ja ribipiirkondades tihedamad;

4. Temperatuuride erinevus sisse- ja väljalaskevee vahel peab olema väiksem kui 5 kraadi või sellega võrdne; ideaalsetes tingimustes saab vormimistsüklit lühendada 20% - 30%.





IV. Väljalaskesüsteem (lahendused sagedaste defektide jaoksKäivekast)



Levinud probleem: gaasi kogunemine tugevdusribide otsa → Põlenud servad, mullid, halb nakkuvus

1. Avage õhutusavad eralduspinna ümber, nurkades ja keevismärkide kohtades: sügavus 0.02 - 0.05mm, laius 6 - 15mm;

2. Kasutage sisestusi, et tihendada kõigi tugevdusribide otstes olevad tuulutusava-osade kaupa (0.015 - 0.025mm);

3. Varu õhutusvahed libiseva ploki ühenduspinna ja kaldse ülemise juhtpinna juures; Äärmiselt gaasi-kuhjuvate piirkondade jaoks saab paigaldada hingava terase.





V. Vormimaterjalide valik (korrosioonita PP/HDPE, rõhuasetusega kulumiskindlusele)



1. Säästlik tüüp (100 000 vormimistsükli jooksul)Hallituse õõnsus / südamik: P20 / 1.2311 (HRC28-32); Vormi alus S50C

2. Masstootmise üldmudel (peamiselt soovitatav)Vormiõõs / südamik: 718H / 1.2738 (HRC33-38), hea poleerimis- ja söövitusvõimega, kasutusiga on 40% kõrgem kui P20 ja HuangyanTurnover karbivorm on kõige sagedamini kasutatav.

3. Ultra-pikaajaline-masstootmine,vähese klaaskiudtäidisega Hallituse õõnsus läbib nitriiditöötluse; libiseva ploki kulumiskindel-plokk kasutab vasesulamit / kõvasulamit;

Toidu-klass Käibekast, kui on vaja roostetõrjet, saab valida S136H, hind tõuseb oluliselt ja tavalisi logistikakarpe üldiselt ei kasutata
